SiC бүрээстэй Graphite Barrel Suceptor
Түргэн дэлгэрэнгүй:
1. Бусад нэрс: Эпитаксиаль зуухны бал чулуун торх, SiC бүрсэн өрмөнцөр тавиур, вафсан мэдрэгчтэй торх, бал чулуу мэдрэгч
2. Хэрэглээ: Өргөст бүрхүүлийн эпитаксиаль өсөлтийн процесст зориулагдсан
3. Үндсэн параметрүүд: Урвалын камер дахь хийн урсгалын талбай ба дулааны талбайн нэгэн төрлийн байдлыг 1600℃ температурын эсэргүүцэлтэй, 300Вт/м, 9℉9≥9K дулаан дамжуулалттай химийн уурын хуримтлал (CVD) SiC бүрэх технологитой хослуулан изостатик даралттай өндөр цэвэршилттэй бал чулуун матрицыг ашиглан оновчтой болгож болно. эпитаксиаль давхаргын гажиг нягт байж болно
мэдэгдэхүйц буурсан.
Тодорхойлолт
SiC бүрэх Graphite Wafer Epitaxy Barrel Suceptor нь Si epitaxial өсөлтийн төхөөрөмжийн үндсэн хэрэглэгдэхүүн бөгөөд түүний дизайн нь бал чулууны өндөр дулаан дамжуулалтыг SiC бүрхүүлийн зэврэлтээс хамгаалах өндөр эсэргүүцэлтэй хослуулсан. Субстрат нь изостатик шахалтын явцад үүссэн өндөр цэвэршилттэй Сигли бал чулуу (цэвэршил ≥99.9995%) юм. 50μm нягт β-SiC бүрээсийг гадаргуу дээр CVD процессоор хадгалсан. Энэ нь өндөр температур (1200-1800 ℃) болон түрэмгий хий (SiH гэх мэт) графит матрицаас ялгарах хольцыг үр дүнтэй блоклодог.4, C3H8, мөн Х2), вафлийн бохирдлоос зайлсхийх. Торхны загвар (4/6/8 инчийн тоног төхөөрөмжид зориулсан) Агаарын урсгалын зам болон дулааны талбайн тархалтыг оновчтой болгосноор эпитаксиал давхаргын зузааны жигд байдлыг ±1.5% дотор хянаж, согогийн нягтралыг < 0.05 см хүртэл бууруулна.-2Үүнээс гадна, SiC бүрхүүл болон бал чулуун матрицын дулааны тэлэлтийн коэффициент нь маш сайн тохирч байна (4.5×10-6/K vs 4.8×10-6/K), өндөр температурын стрессээс үүссэн бүрхүүлийн хагарал, тоосонцор асгарахаас зайлсхийх, тоног төхөөрөмжийн урт хугацааны тогтвортой ажиллагааг хангах. Уг бүрэлдэхүүн хэсгийг Хятадын тэргүүлэгч хагас дамжуулагч үйлдвэрлэгчдийн вафель эпитакс үйлдвэрлэх шугамд хэрэглэж, нэг зуухны эпитаксийн зардлыг 40% бууруулж, төхөөрөмжийн бүтээмжийг 98% хүртэл нэмэгдүүлсэн.
Хуушуурын мэдрэгчтэй харьцуулахад баррель төрлийн мэдрэгч
| тэмдэгтийн | Баррель төрлийн мэдрэгч | Хуушуурын амтлагч |
| Температурын жигд байдал | Босоо агаарын урсгал ба цацрагийн тэгш хэмийн улмаас бага зэрэг бага жигд байдал (температурын цогц нөхөн олговор шаардлагатай). | Дулааны талбайн тэгш хэм өндөр, хавтгай дахь температурын жигд байдал нь илүү сайн байдаг. |
| Хийн урсгалын үр ашиг | Агаарын урсгал нь баррель хананы дагуу эргэлдэж, ирмэгийн хавтангууд нь амархан сийлбэртэй/хадагдсан байдаг. | Урсгал нь өрмөнцөрийн гадаргуутай перпендикуляр бөгөөд урсгал болон чиглэлийг хялбархан удирддаг. |
| Хүчин чадал ба зардал | Өндөр хүчин чадалтай, бөөнөөр үйлдвэрлэхэд тохиромжтой (нэгж цаг тутамд олон тооны вафель). | Бага бүтээмжтэй, R&D/жижиг багц үйлдвэрлэлд тохиромжтой. |
| Засвар үйлчилгээний нарийн төвөгтэй байдал | Бүтэц нь нарийн төвөгтэй бөгөөд цэвэрлэх, солих нь удаан хугацаа шаарддаг. | Нээлттэй дизайн, засвар үйлчилгээ хялбар. |
үзүүлэлт нь
| CVD SiC бүрхүүлийн үндсэн физик шинж чанарууд | |
| Эд хөрөнгийн | ердийн үнэ цэнэ |

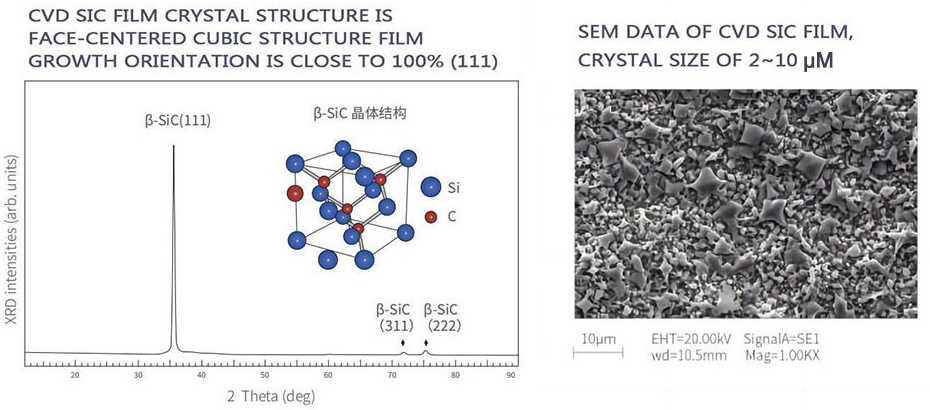

| Кристал бүтэц | FCC β фазын поликристалл, голчлон (111) чиглэсэн |
| нягт | 3.21 г / см3 |
| хатуулаг | 2500 Викерсийн хатуулаг (500 гр ачаалал) |
| Үр тарианы хэмжээ | 2 ~ 10μм |
| Химийн цэвэр байдал | 99.99995% |
| Дулааны багтаамж | 640 J дугаартай·kg-1·K-1 |
| Сублимацийн температур | 2700 ℃ |
| Уян хатан чанар | 415 МПа RT 4 цэг |
| Залуугийн модуль | 430 Gpa 4pt нугалах, 1300℃ |
| Дулаан дамжуулалтын | 300W·m-1·K-1 |
| Дулааны тэлэлт (CTE) | 4.5 × 10-6K-1 |
Хэрэглээ
Цахиурын эпитакси/CVD процесст ашигладаг.
Уламжлалт LPE эсвэл CVD төхөөрөмжид ихэвчлэн ашиглагддаг (жишээлбэл, Aixtron систем гэх мэт).
Өрсөлдөх давуу тал
Хүчтэй зэврэлтэнд тэсвэртэй: β-SiC бүрээс нь плазмын элэгдэл, исэлдэлтэнд тэсвэртэй бөгөөд ашиглалтын хугацаа нь бүрээгүй бал чулуунаас 5 дахин урт байдаг.
Дулааны талбайн нарийн хяналт: торхны бүтэц нь үймээн самууныг багасгаж, дулаан дамжуулалт нь субстраттай тохирч, дулааны стрессийн эвдрэлээс зайлсхийдэг.
Бохирдлын эрсдэл 0: хэт өндөр цэвэршүүлсэн субстрат ба бүрээс, металлын хольц (Fe, Al) агууламж < 0.1ppm.
Бүх үйл явцын үйлчилгээ: матрицын боловсруулалтыг дэмжих, бүрэх хуримтлуулах, гүйцэтгэлийн туршилтыг нэг дороос хүргэх.
